Wasserstrahlschneiden

Zum Wasserstrahlschneiden wird mit einer Hochdruckpumpe ein Wasserdruck von 2.000 bis 6.000 bar erzeugt. Den Wasserstrahl selbst formen Düsen mit 0,05 bis 1,5 mm Durchmesser. Durch Zusatz von abrasiven Feststoffpartikeln wird die Abtragsleistung des Strahls verstärkt. Dieser Strahl wird von einer CNC-Maschine bewegt. Es können beliebige Konturen geschnitten werden, da der Strahl nach allen Seiten „scharf“ ist.

Verfahren der ATECH GmbH in Chemnitz - Wasserstrahlschneiden in Lohnfertigung und Anlagenbau

Rein-Wasserstrahl

Verfahren der ATECH GmbH in Chemnitz - Wasserstrahlschneiden in Lohnfertigung und Anlagenbau

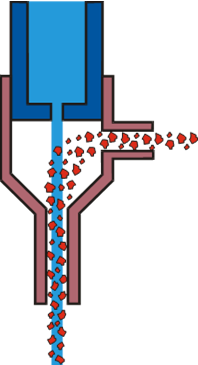

Abrasiv-Wasserstrahl

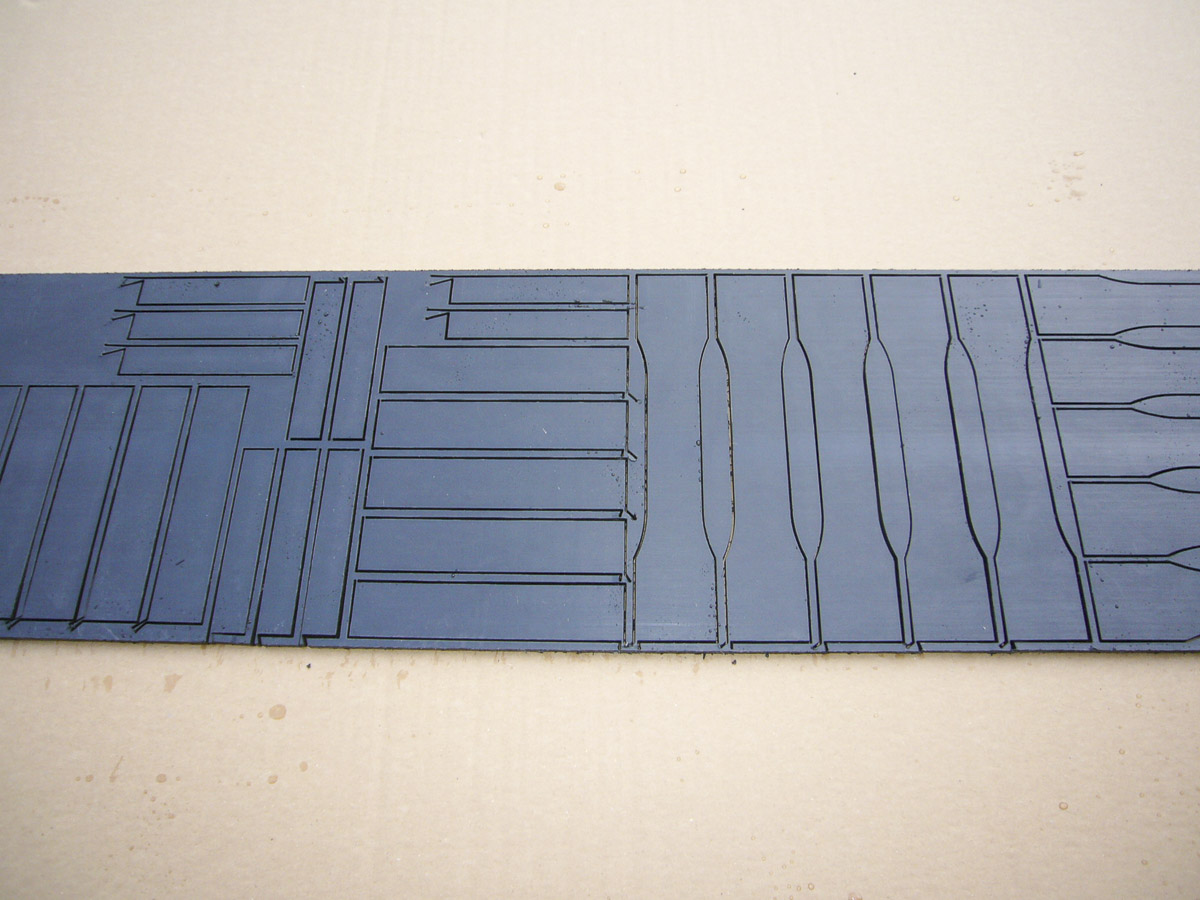

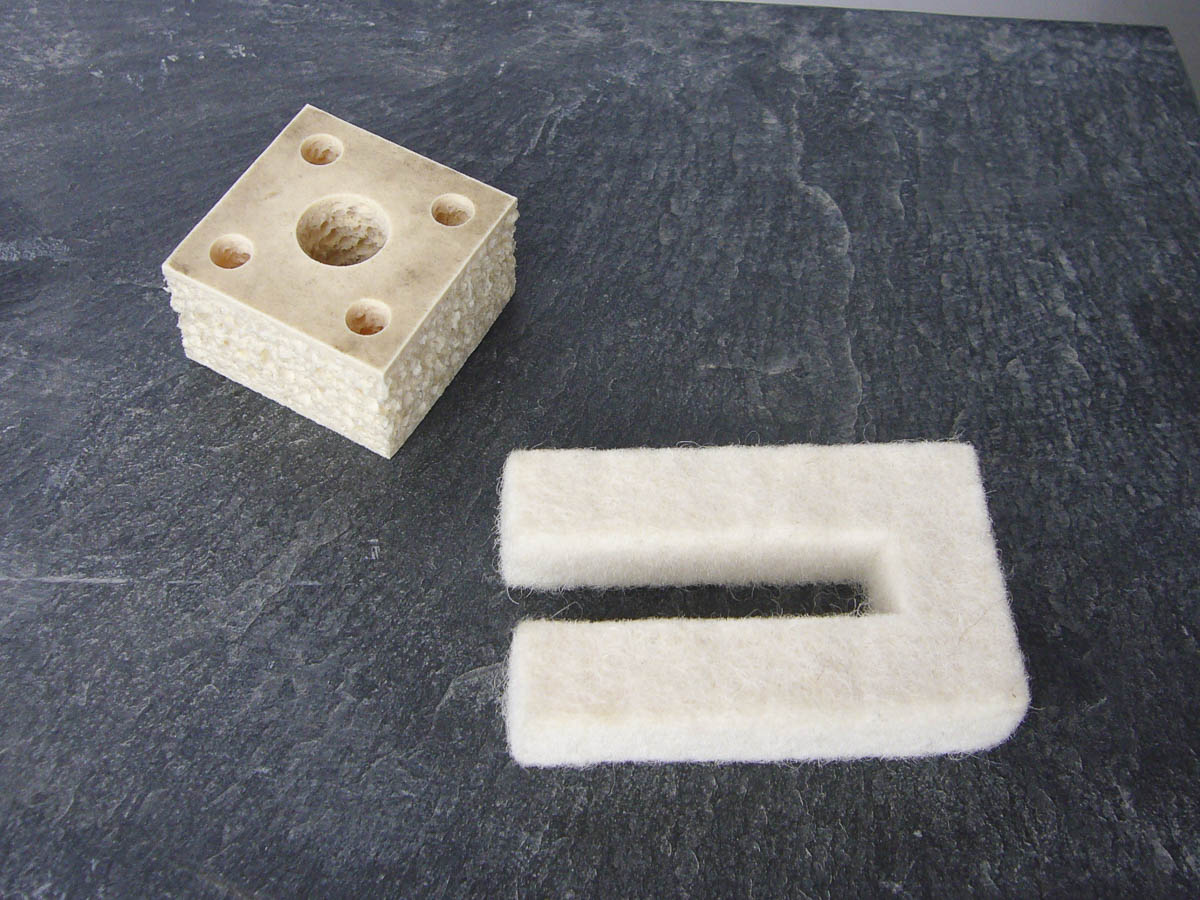

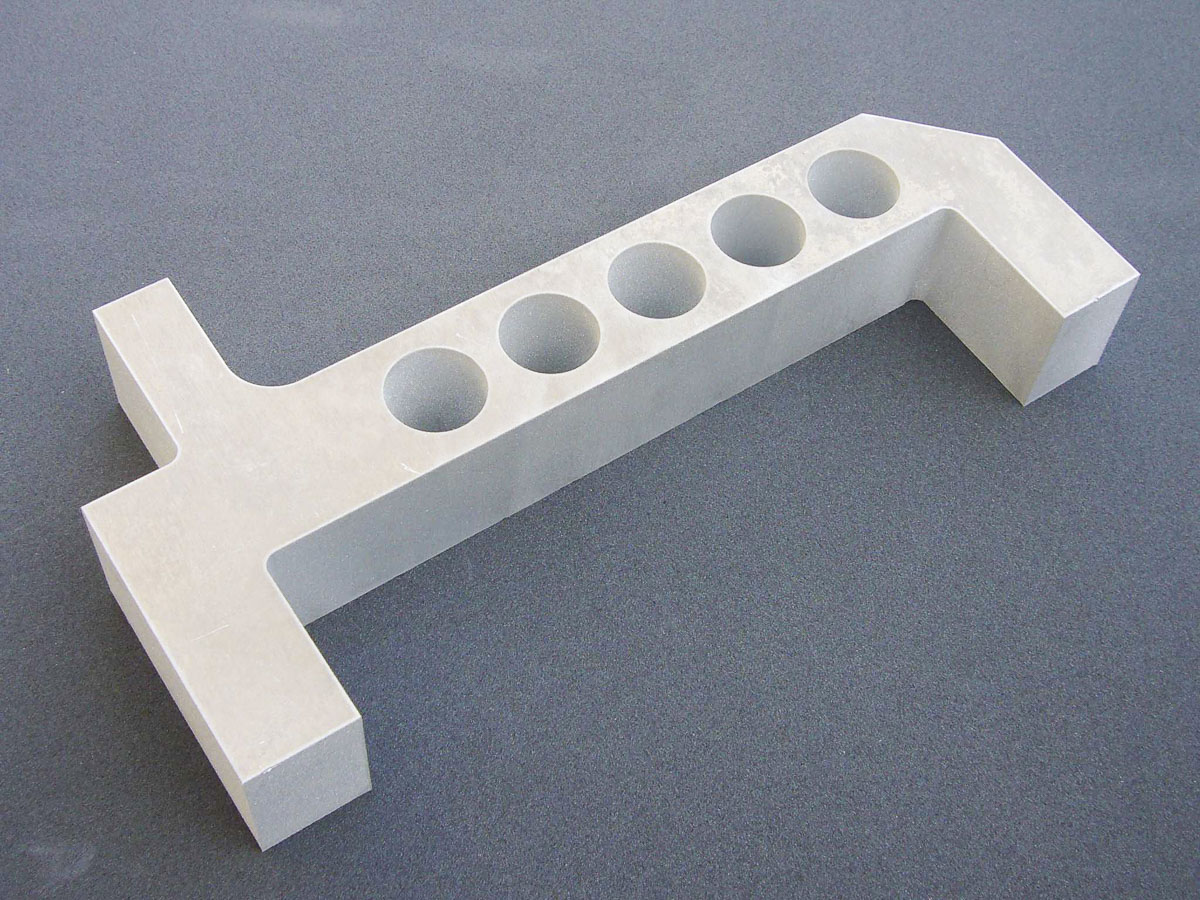

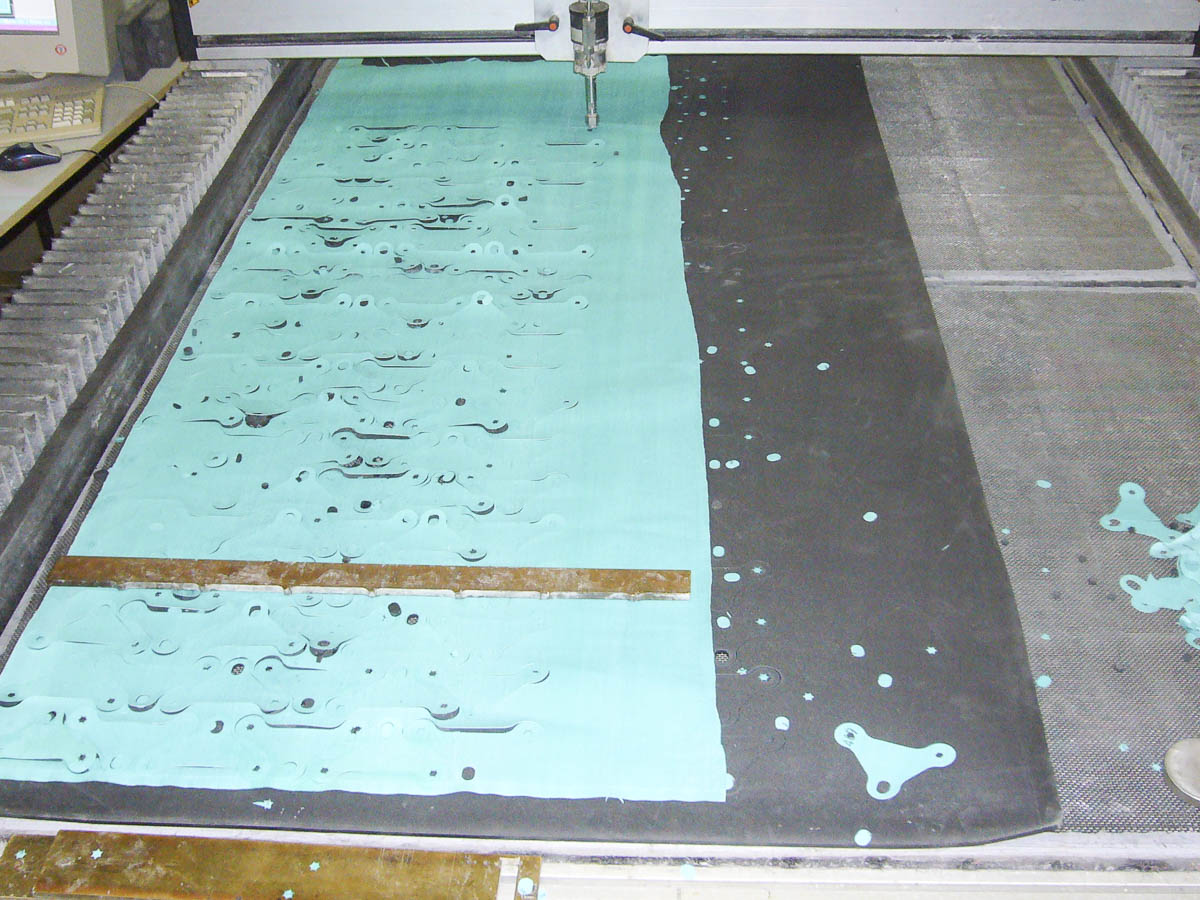

Rein-Wasserstrahlschneiden

Ein Hochdruckwasserstrahl kann nichtmetallische Werkstoffe geringer Härte trennen. Das Schneidprinzip beruht auf Gefügezerstörung durch die hohe punktförmige Druckbelastung des Wasserstrahls auf den Werkstoff.

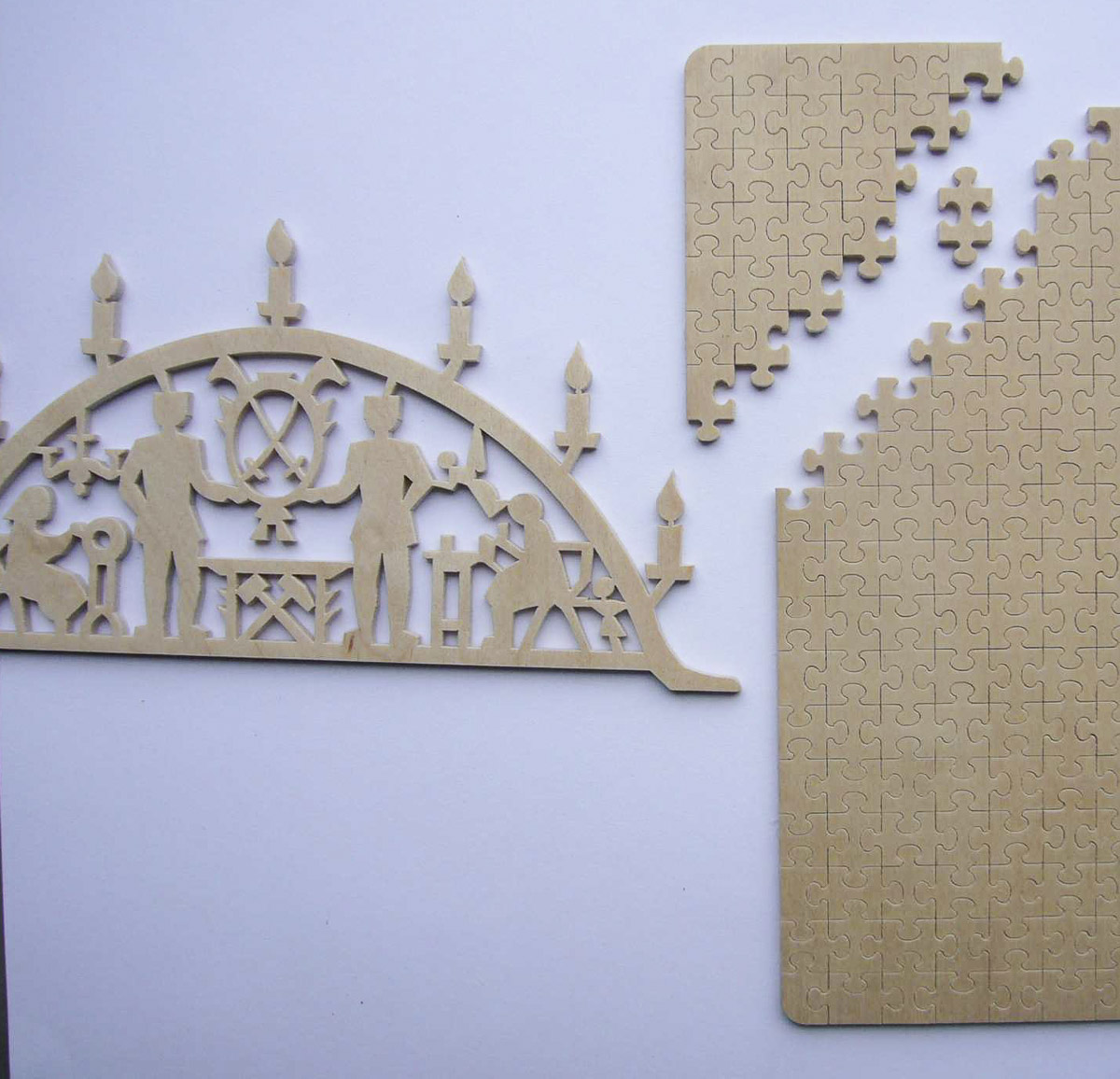

Typische Anwendungen sind das Konturschneiden in Schaumstoff, Gummi, Filz, dünne Kunststoffe und Sperrholz.



Vorteile sind:

  • geringe Schnittfugenbreite von typisch 0,1 mm

  • für Materialdicken bis 100 mm

  • geringe Bearbeitungskräfte

  • geringe Schneidkosten

  • gute Umweltverträglichkeit

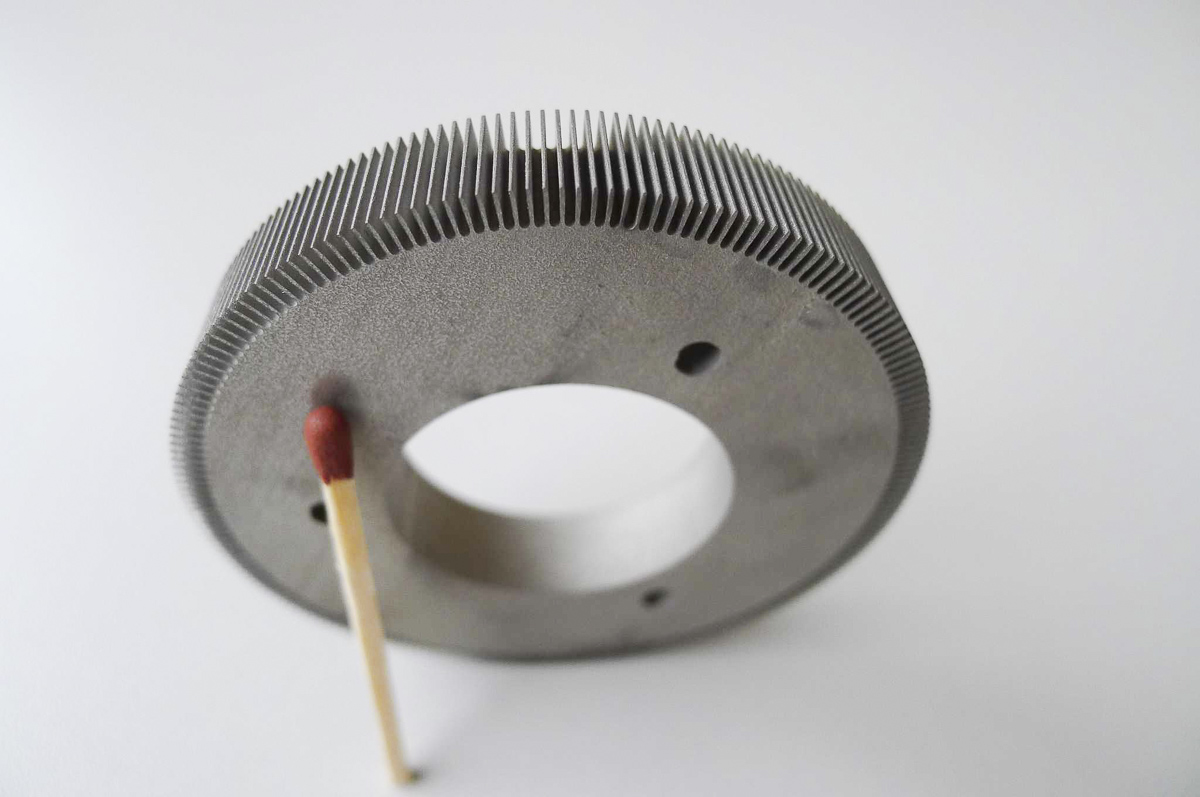

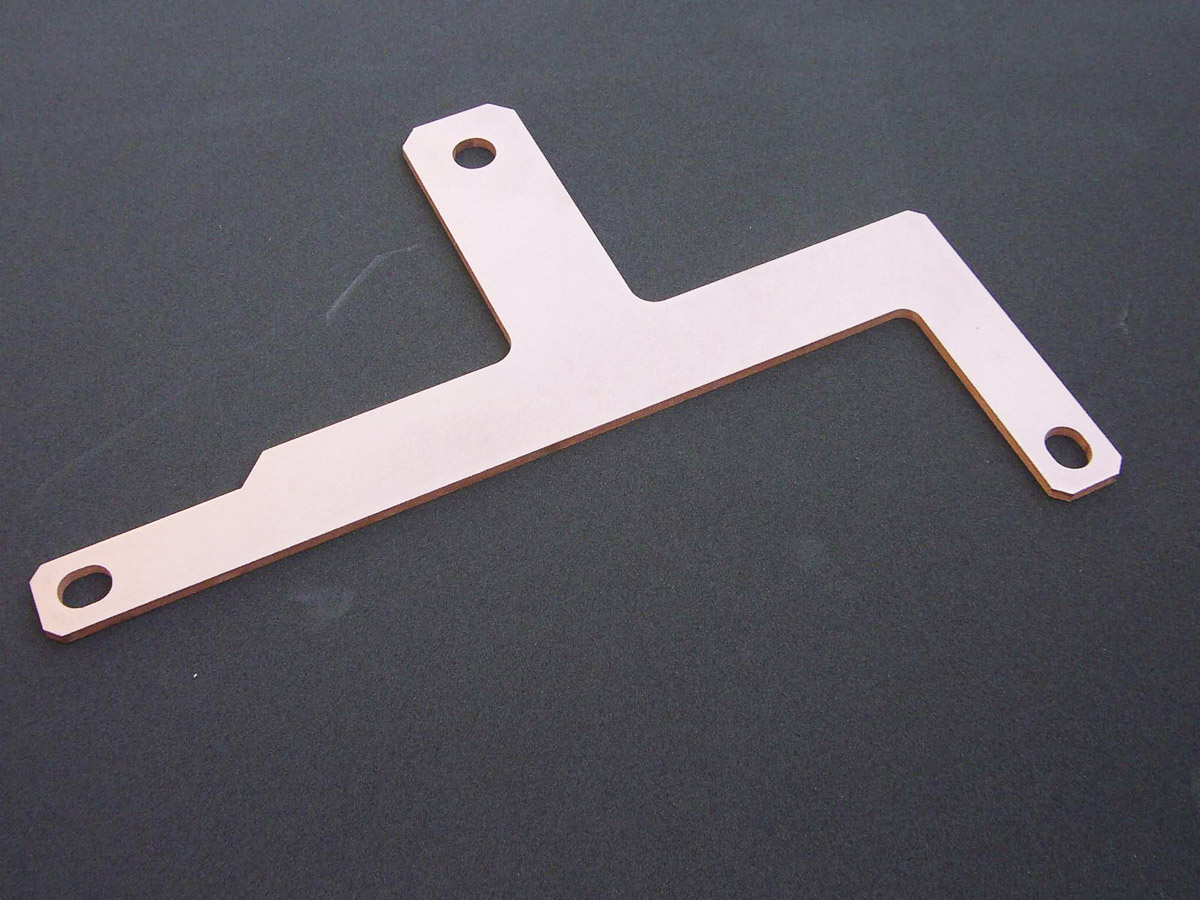

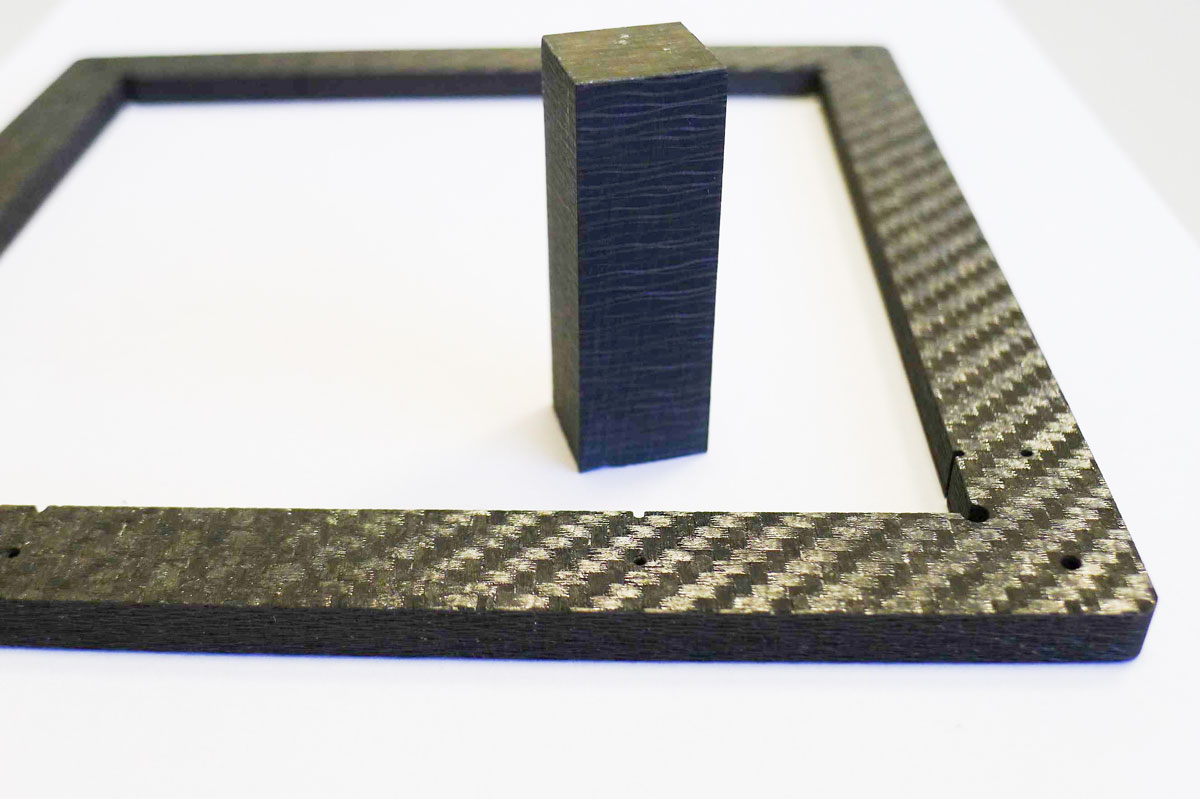

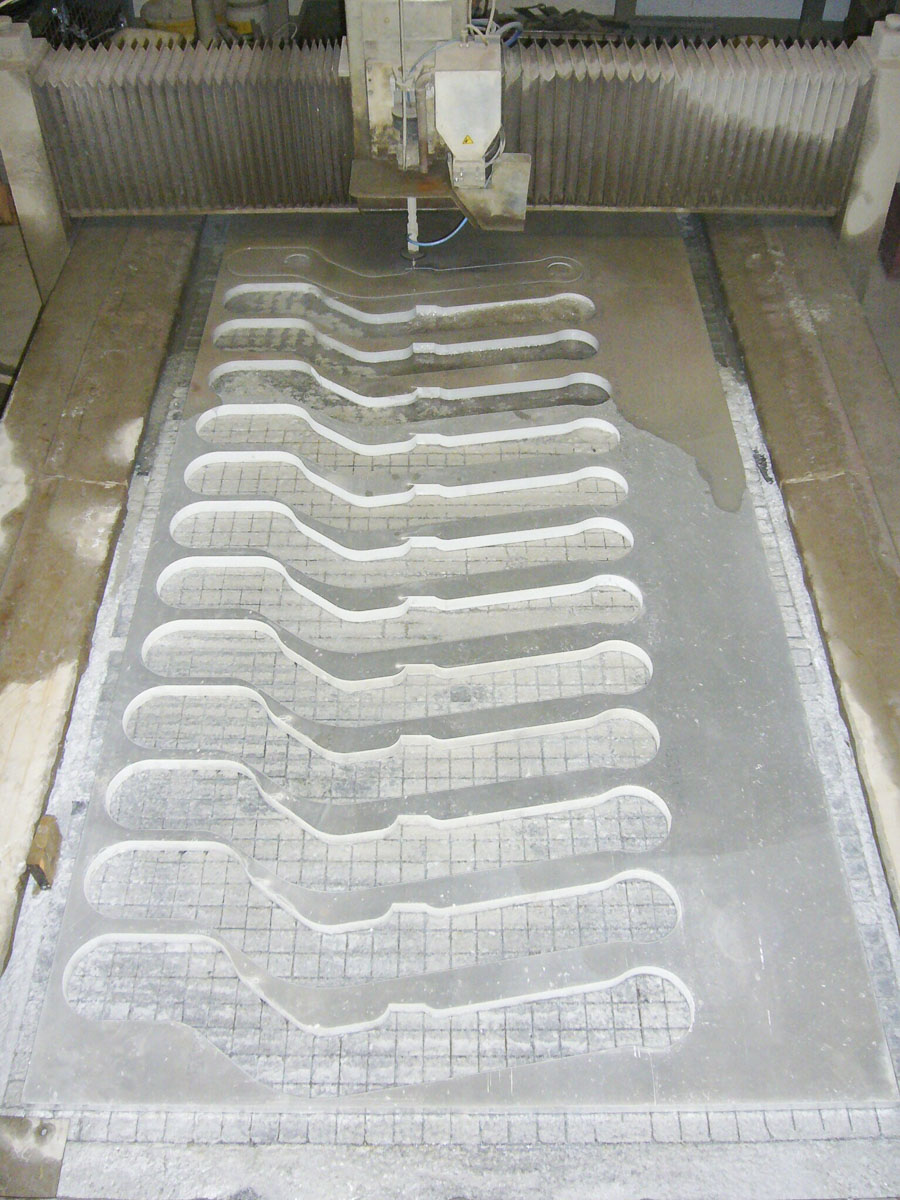

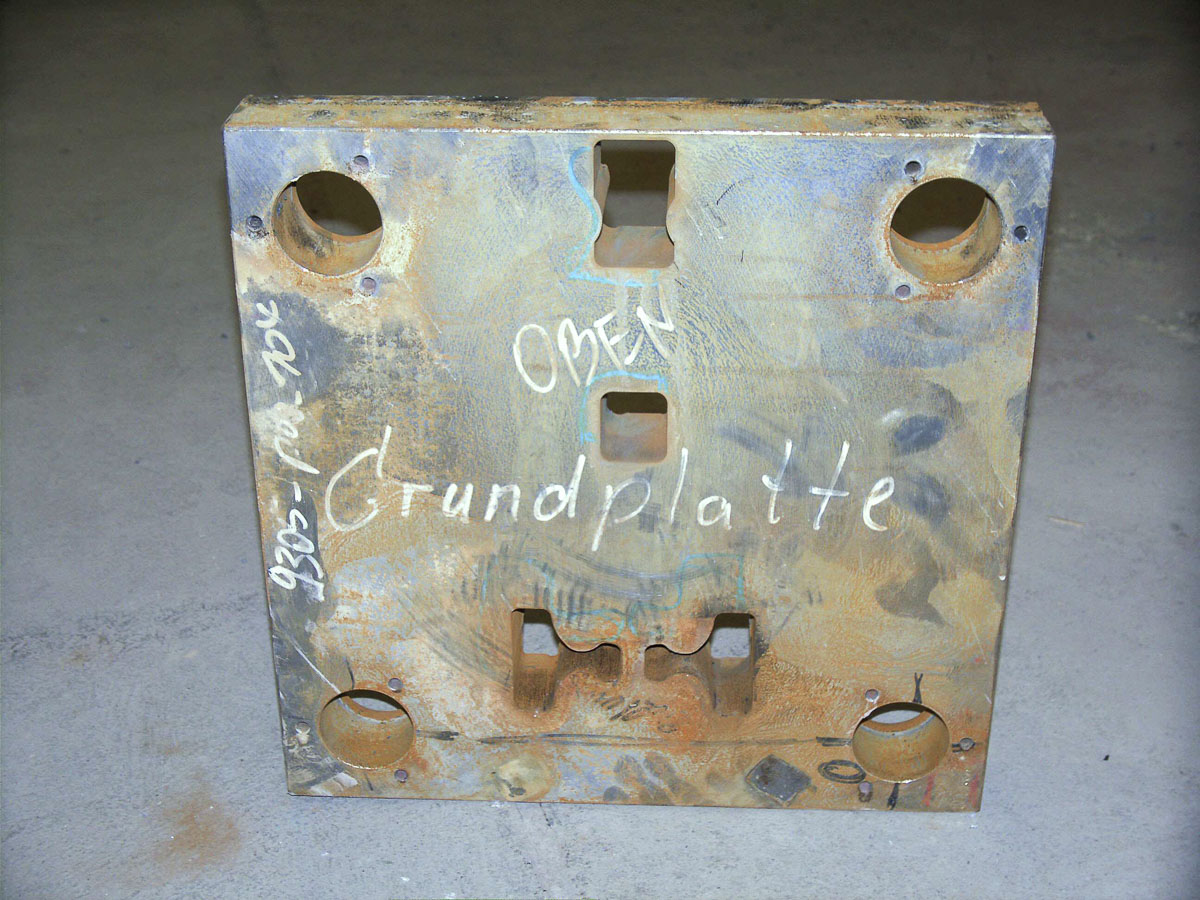

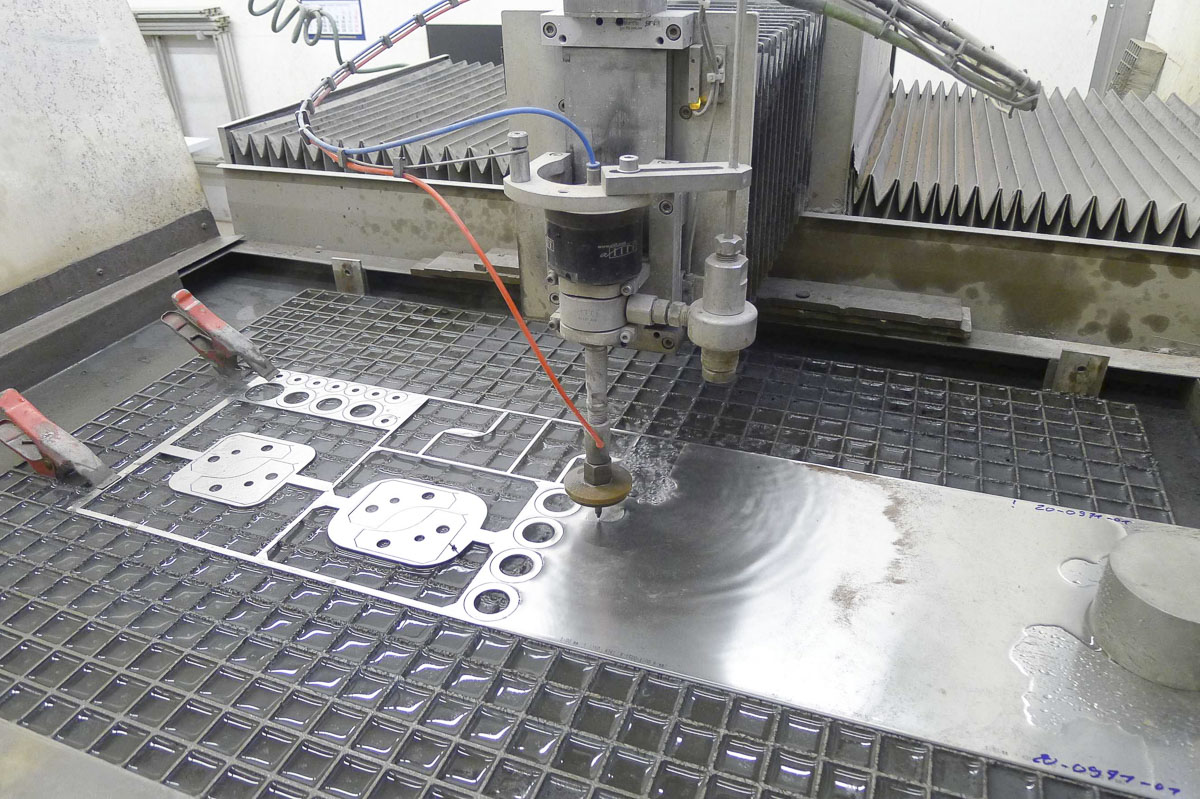

Abrasiv-Wasserstrahlschneiden

Durch Zusatz von abrasiven Feststoffpartikeln können nahezu alle Werkstoffe und Werkstoffverbunde bearbeitet werden. Der Wasserstrahl beschleunigt die Feststoffpartikel, die eine Mikrozerspanung bewirken.

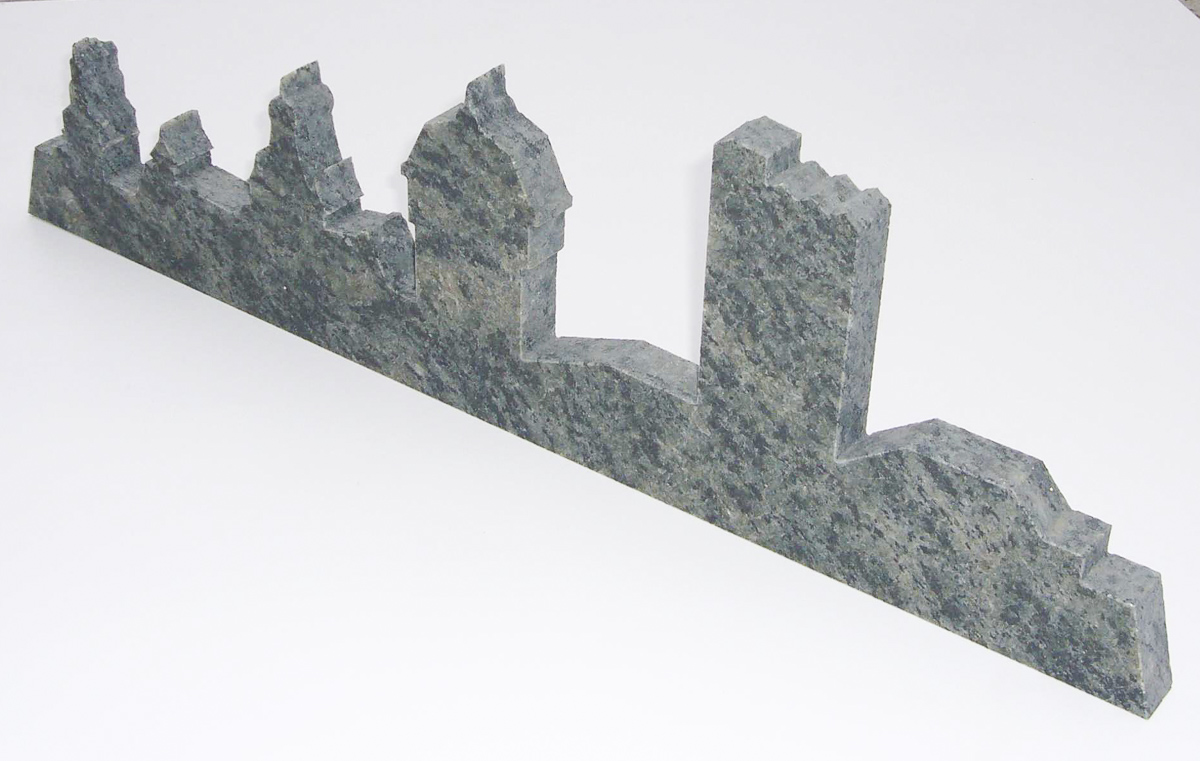

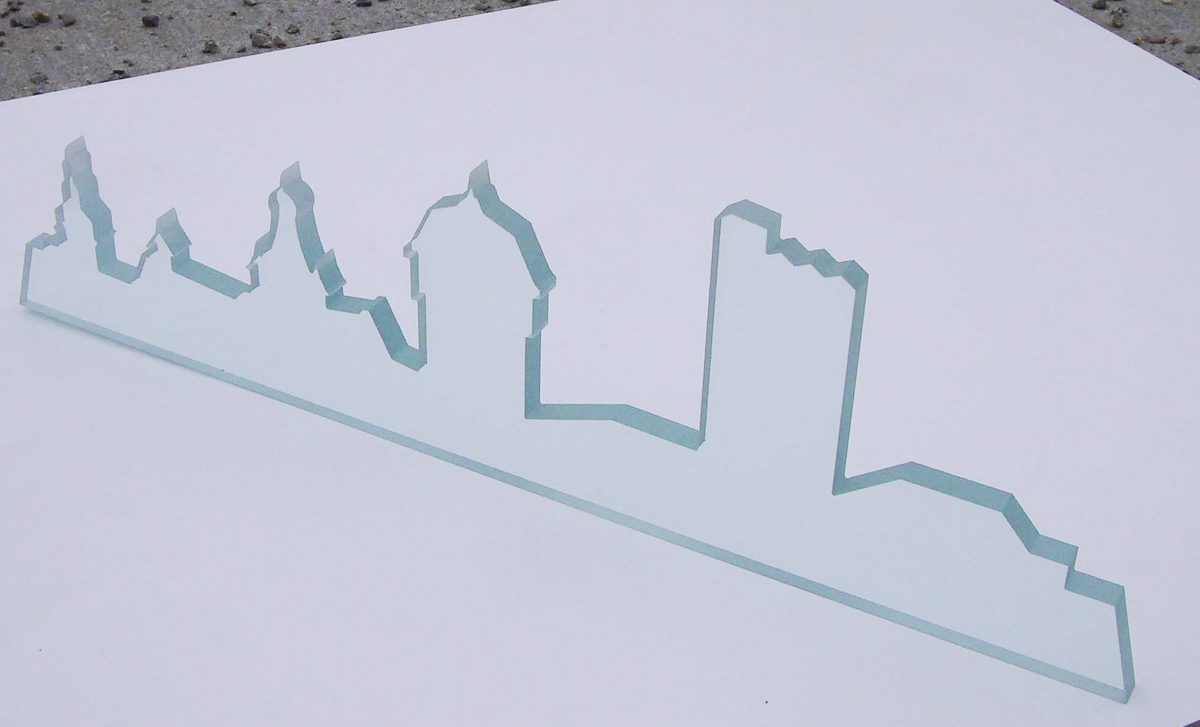

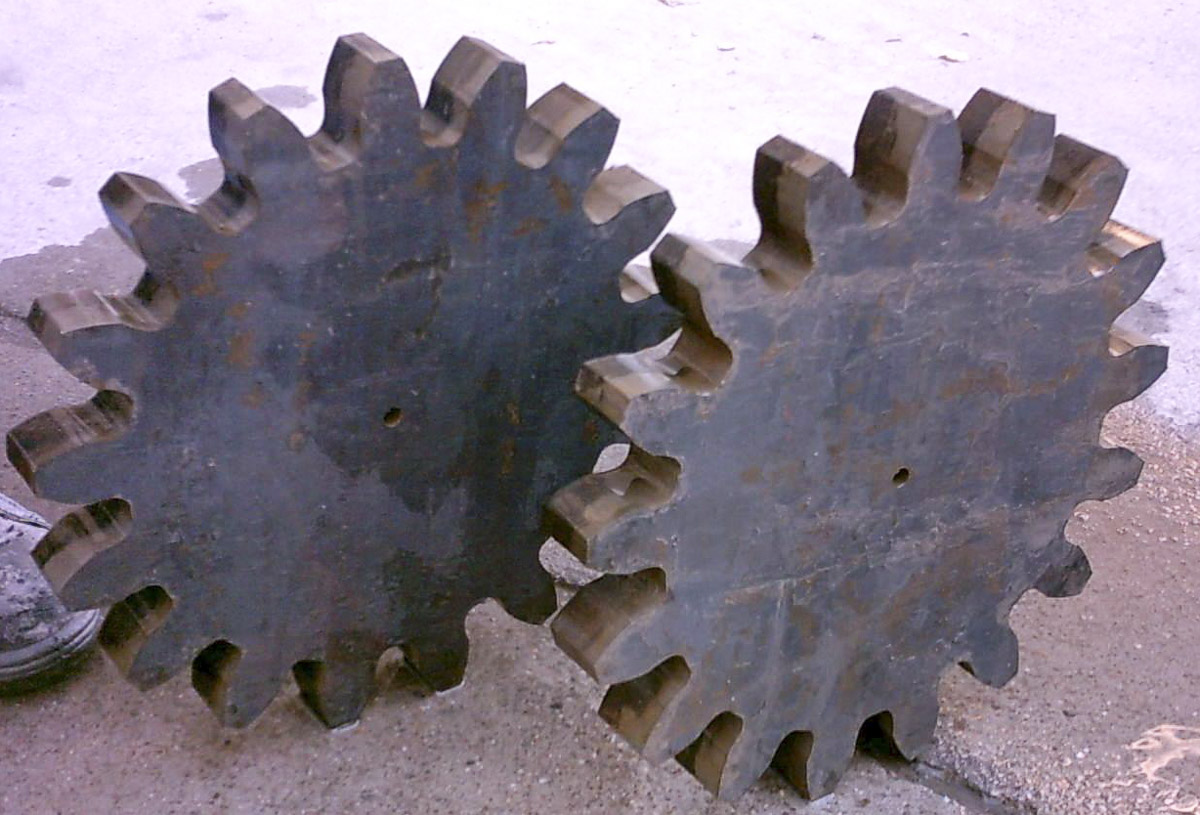

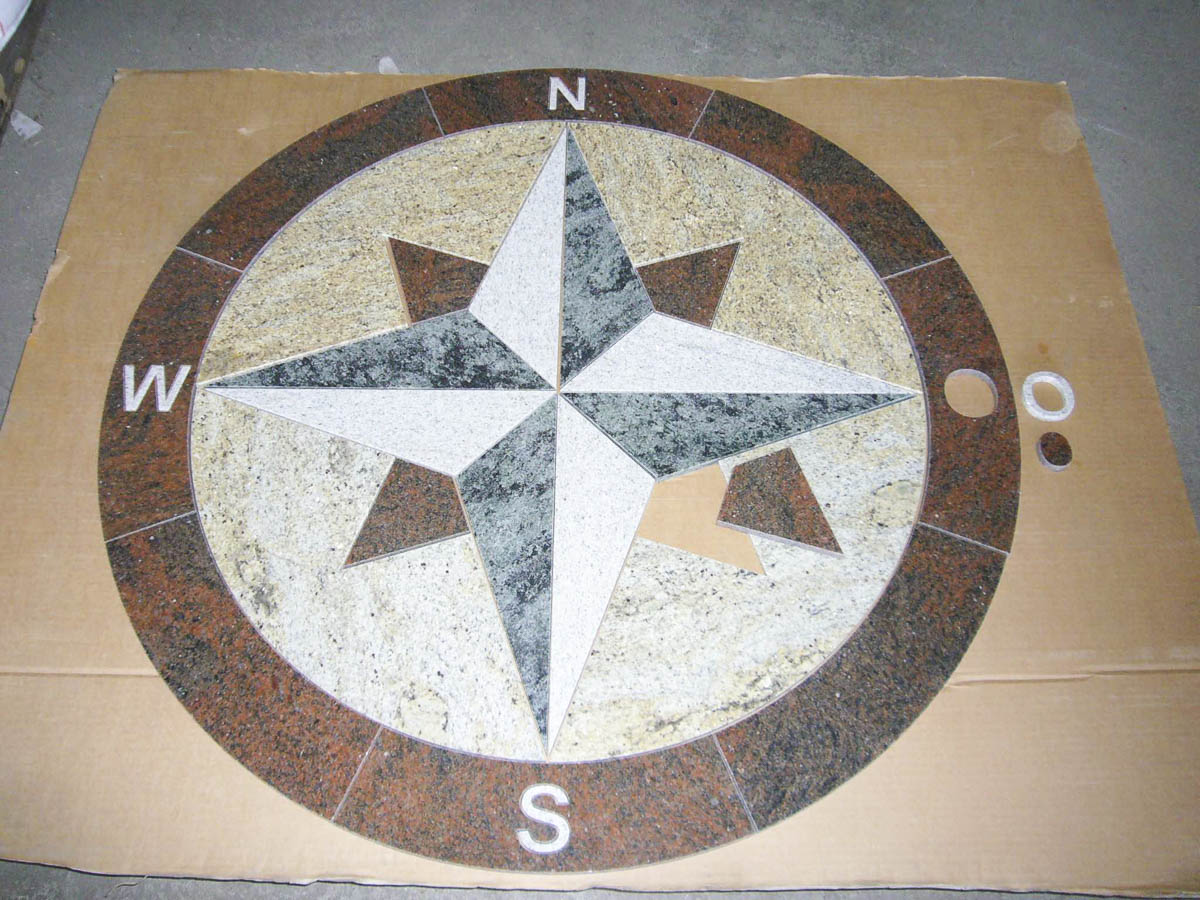

Typische Anwendungen sind das Konturschneiden in Metalle, Gestein, Fliesen, Glas und dicke Kunststoffe.



Vorteile sind:

  • Schnittfugenbreite von typisch 1 mm

  • nahezu jedes Material schneidbar

  • für Materialdicken 1 … 100 mm

  • keine thermische Belastung des Materials

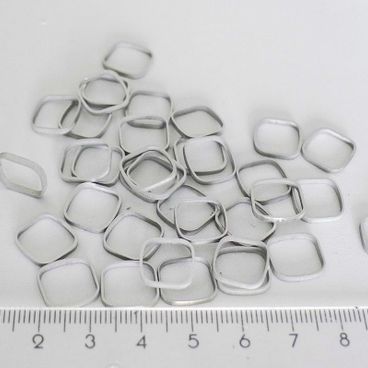

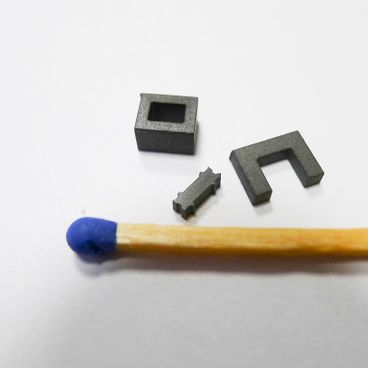

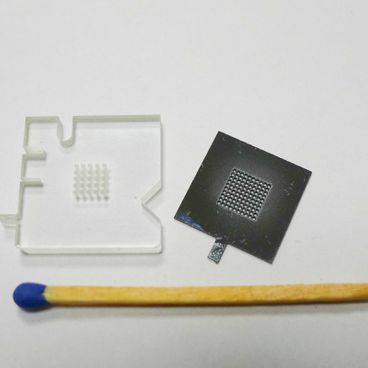

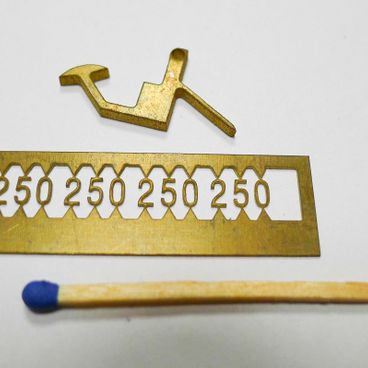

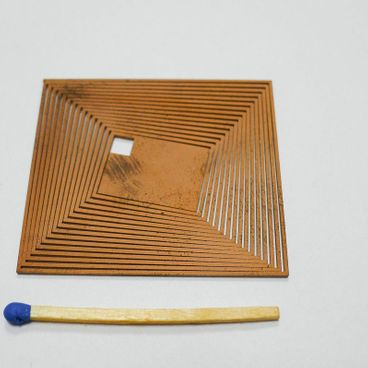

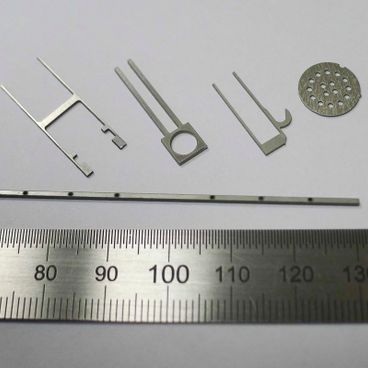

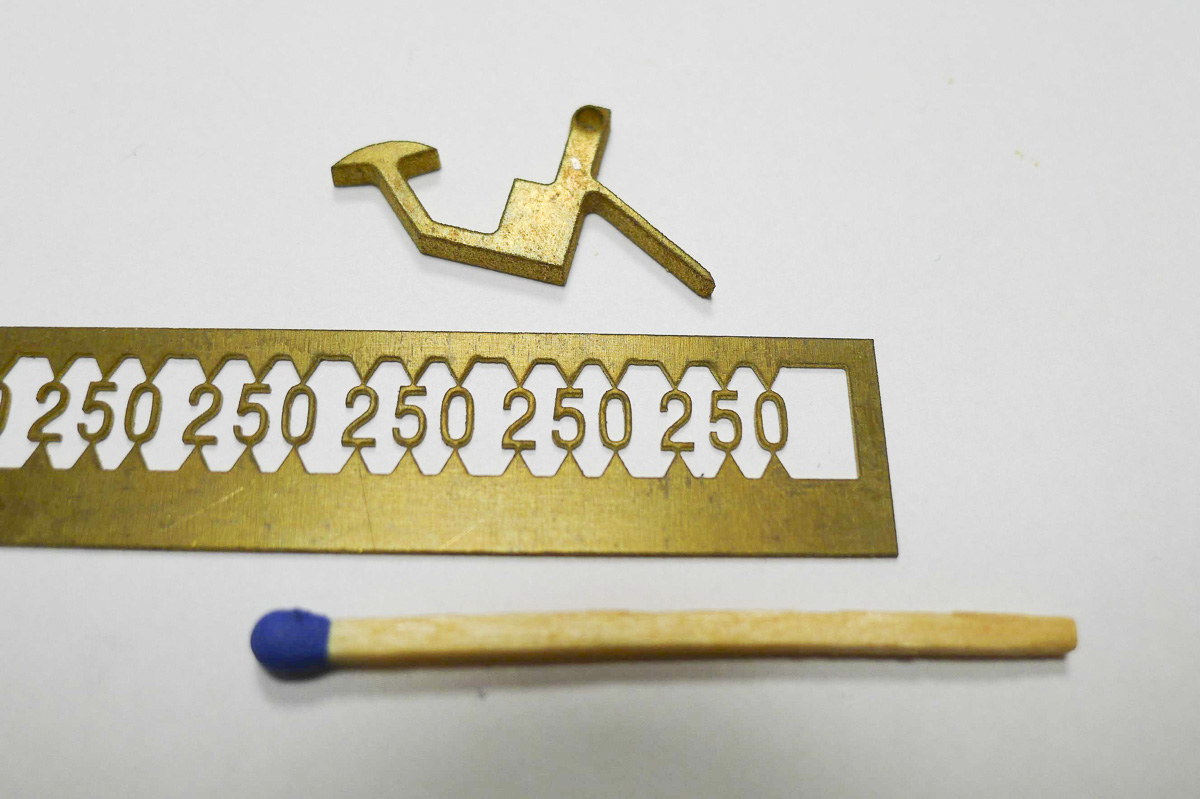

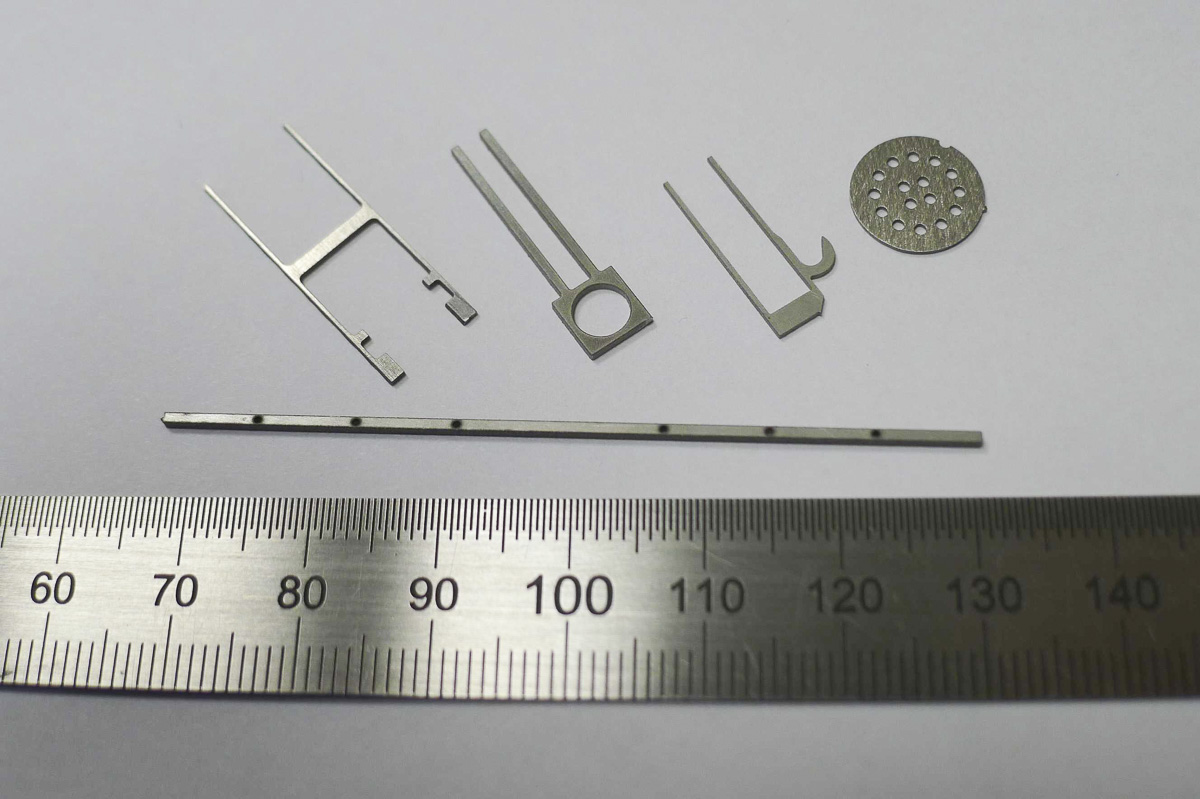

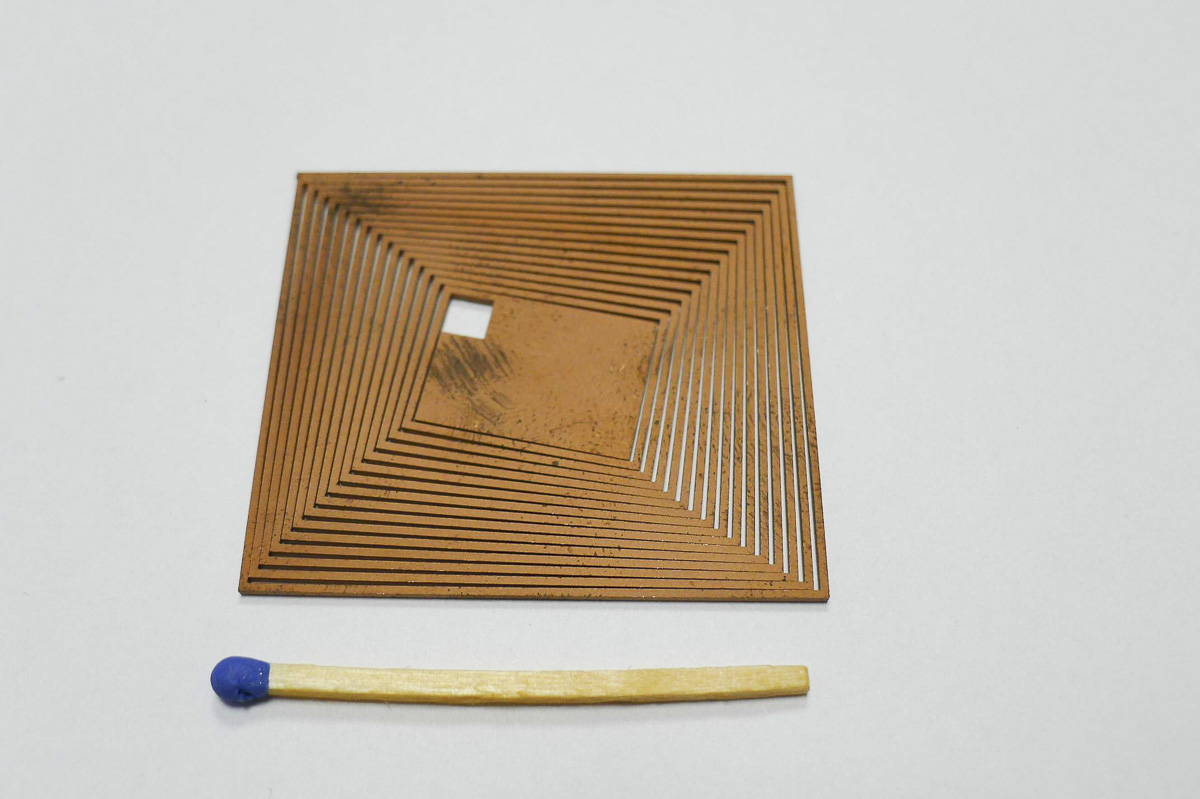

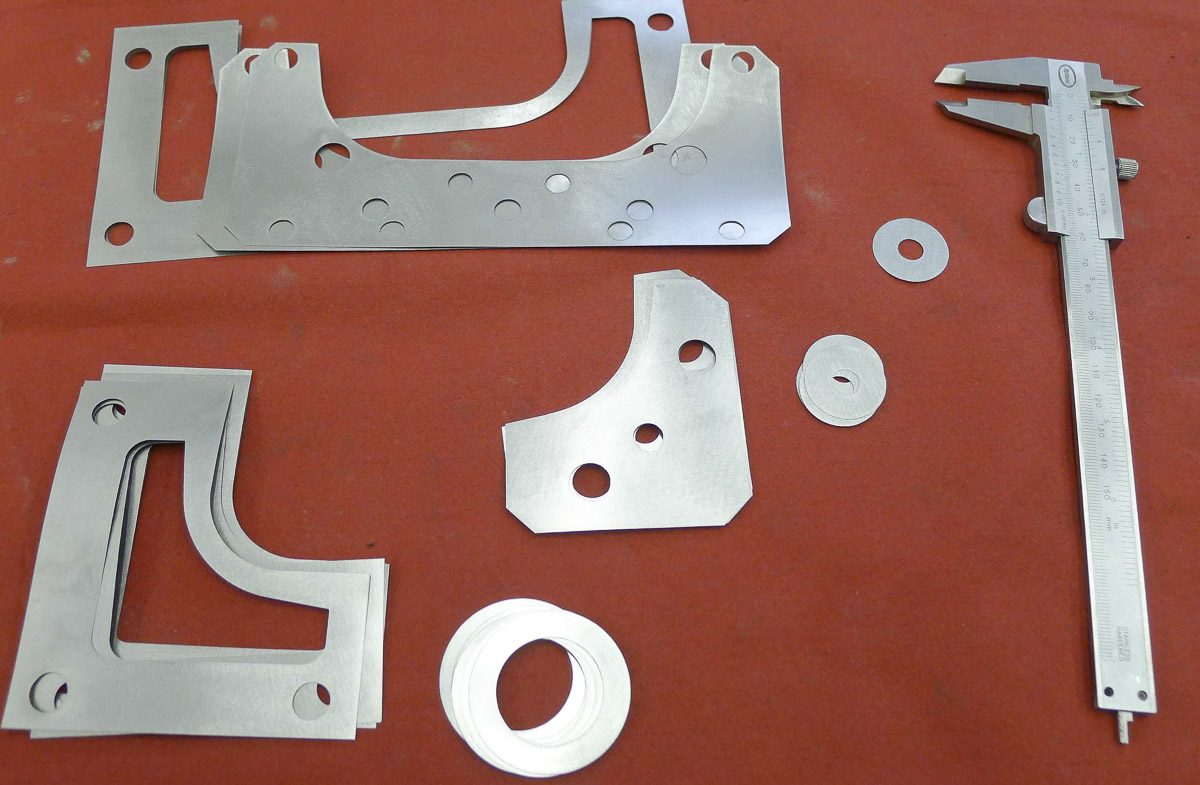

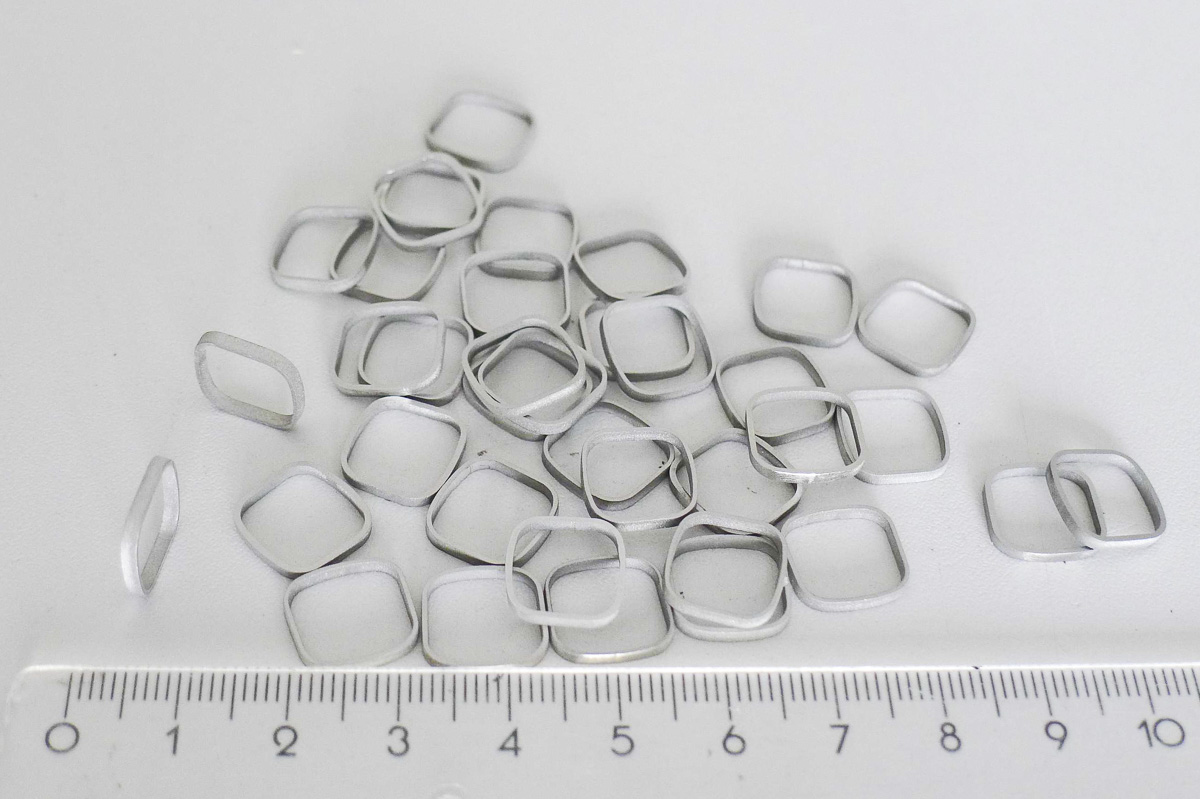

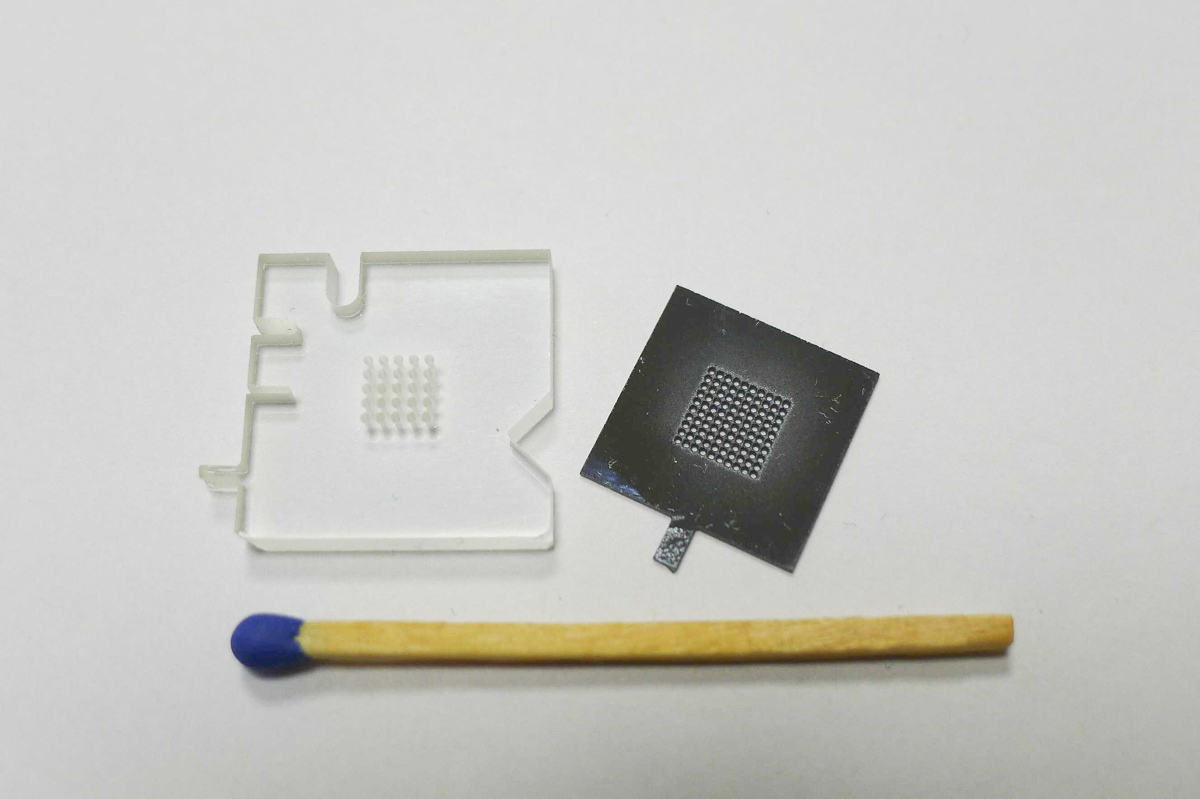

Mikro-Abrasiv-Wasserstrahlschneiden

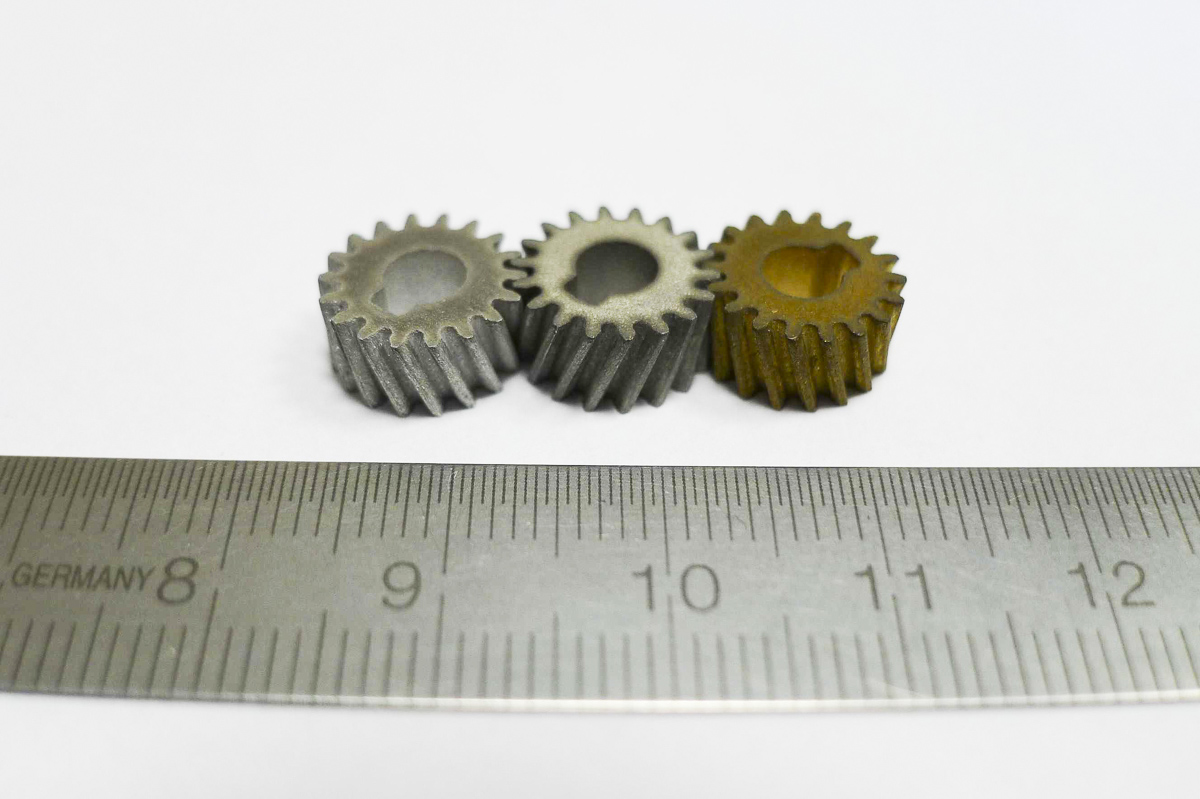

Durch eine Reduzierung des Abrasiv-Strahldurchmessers auf 0,3 bis 0,5 mm können filigranere Teile hergestellt werden.

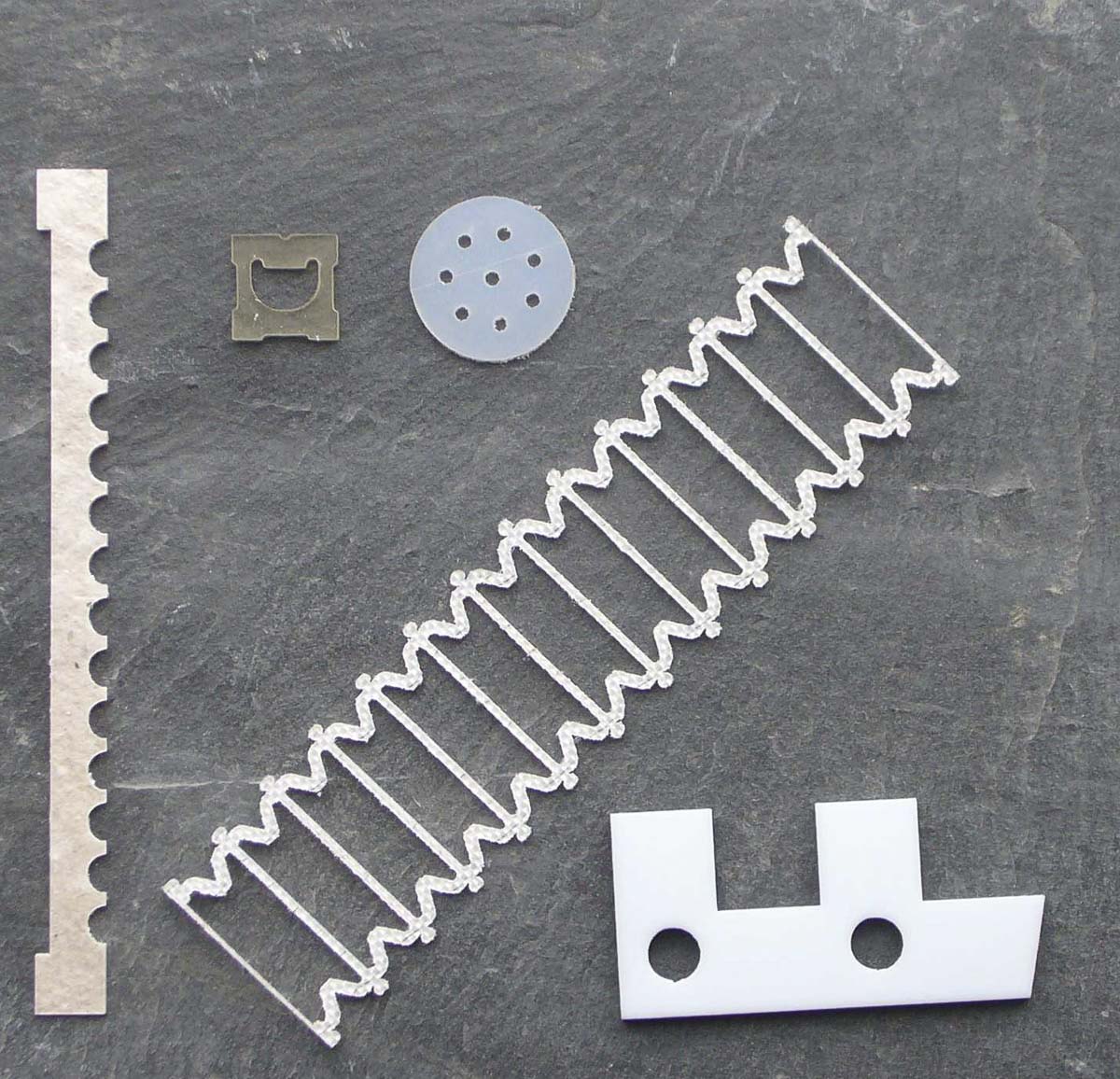

Typische Anwendungsgebiete sind Feinmechanik, Schmuckindustrie, Glasbearbeitung.



Vorteile sind:

  • Schnittfugenbreite kleiner 0,6 mm

  • für Materialdicken 0,1 … 10 mm

  • Genauigkeit am Teil besser als +/- 0,1 mm

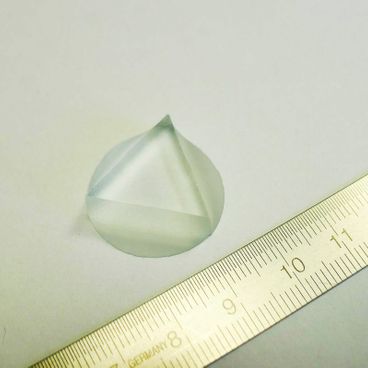

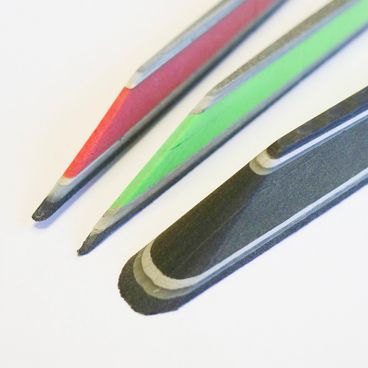

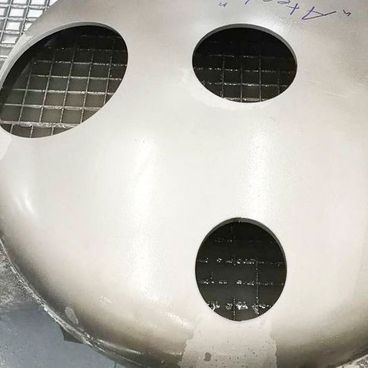

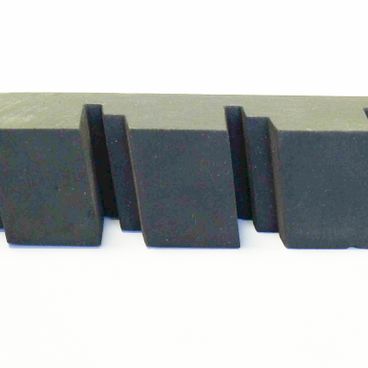

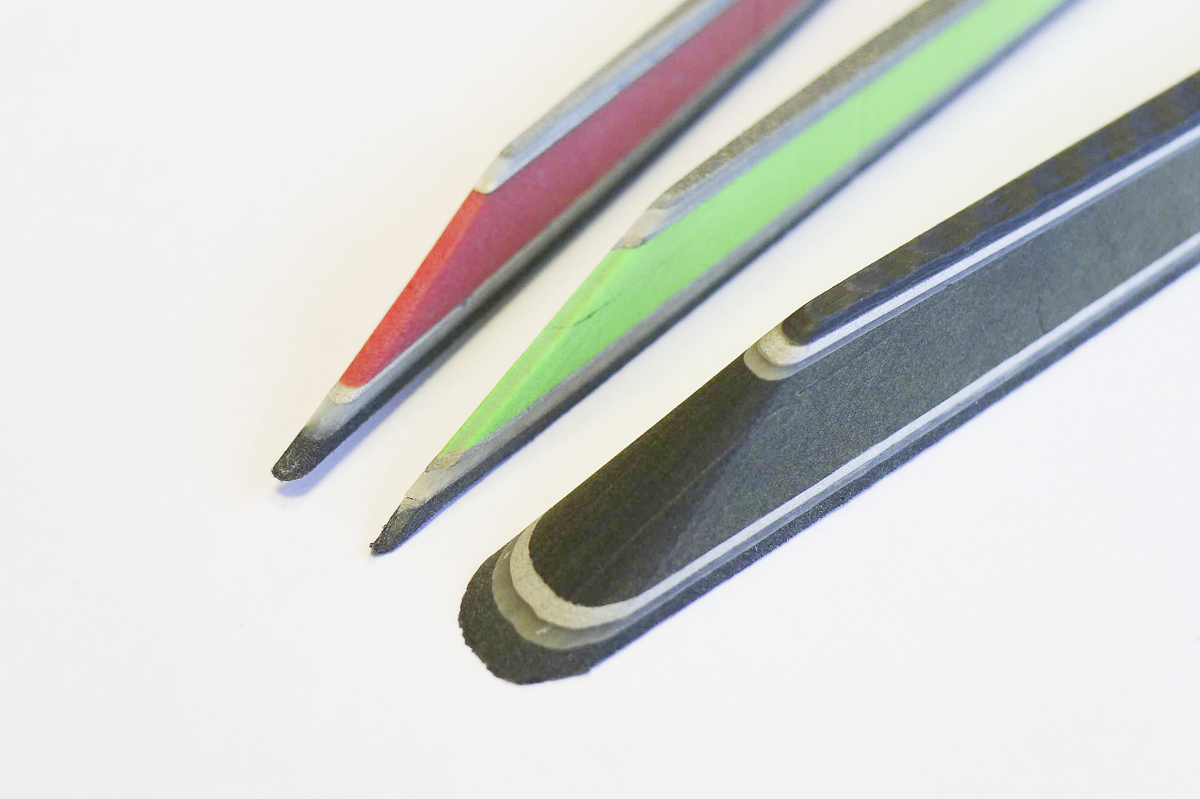

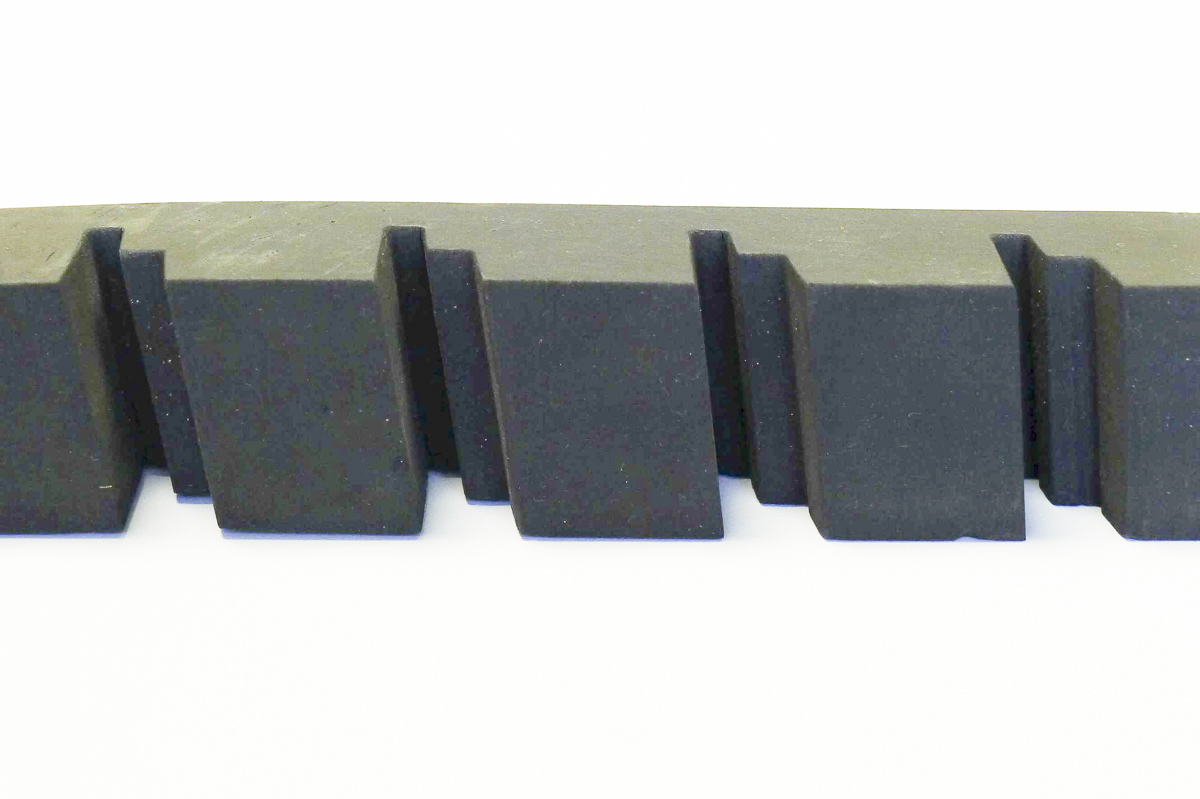

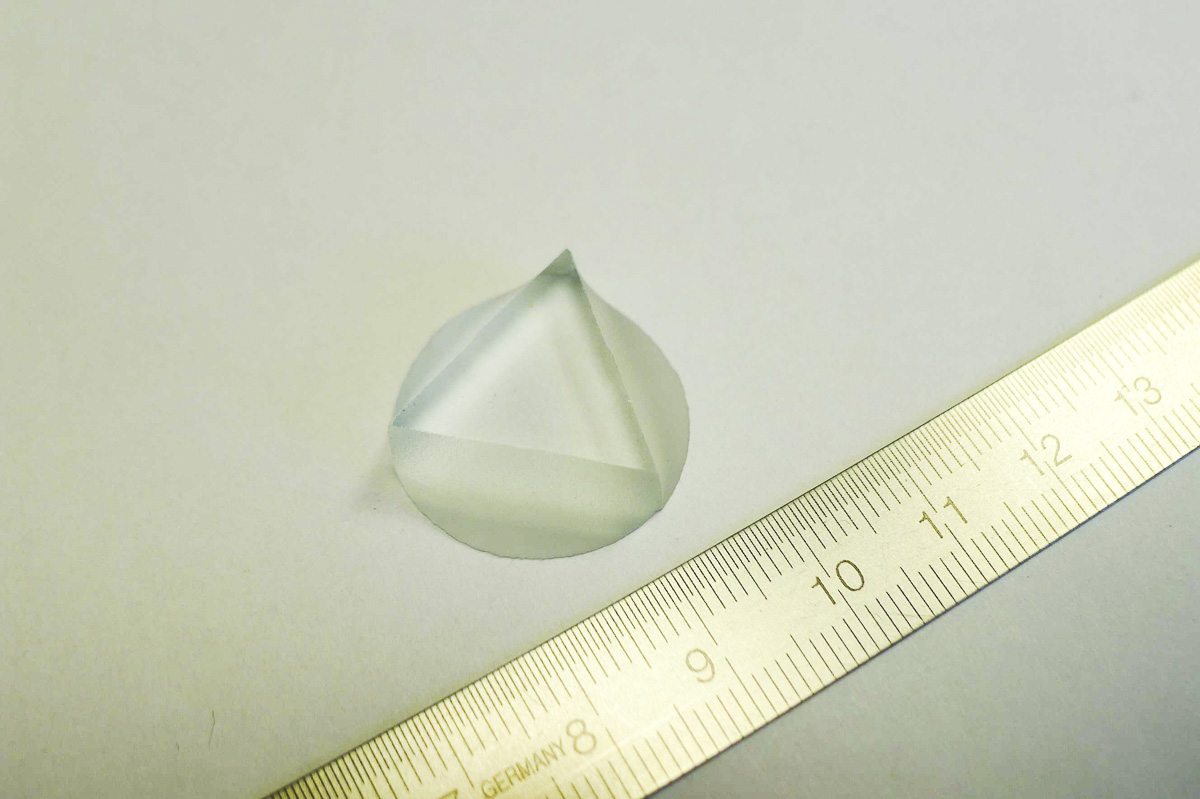

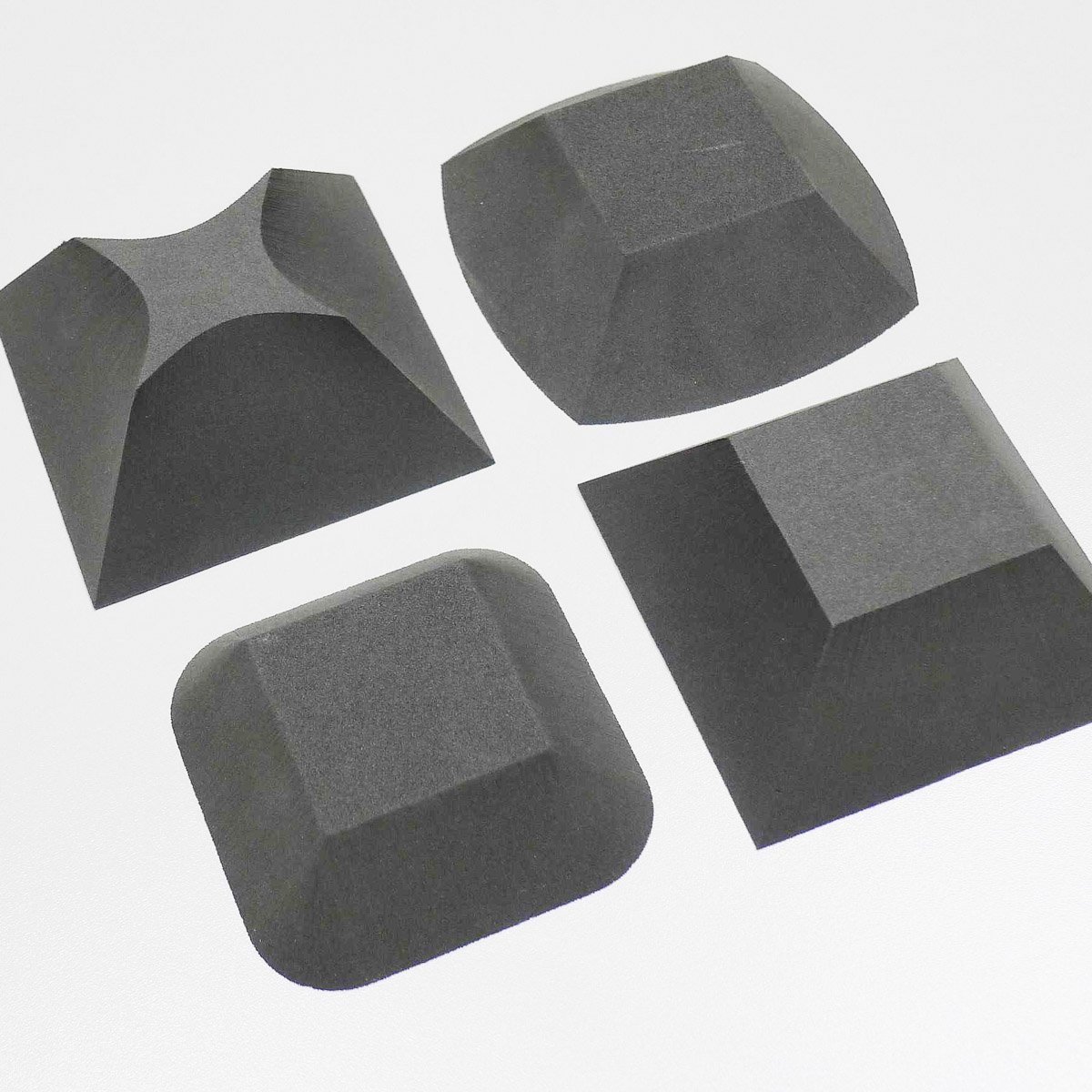

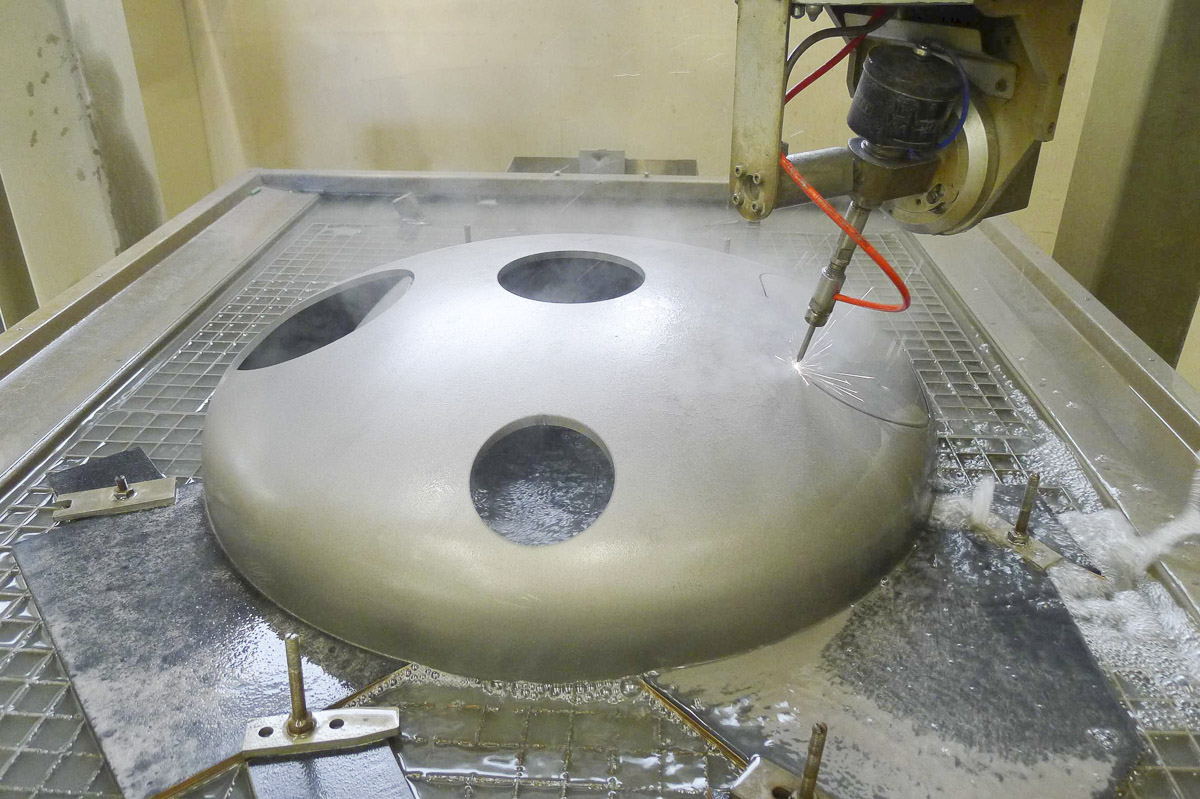

3D-Wasserstrahlschneiden

Eine 5-Achs-CNC-Maschine kann den Wasserstrahl schräg zu einer ebenen Fläche bewegen. Es können gewölbte Oberflächen bearbeitet werden, bei denen der Abstand zwischen Werkzeug und Werkstück konstant gehalten wird.

Typische Anwendungen sind: Teile mit Phasen versehen, gewölbte Flächen besäumen und Öffnungen in Behälter schneiden.



Vorteile sind:

  • freie Ausrichtung des Strahls im Raum

  • Schneiden mit/ ohne Abrasivmittel möglich

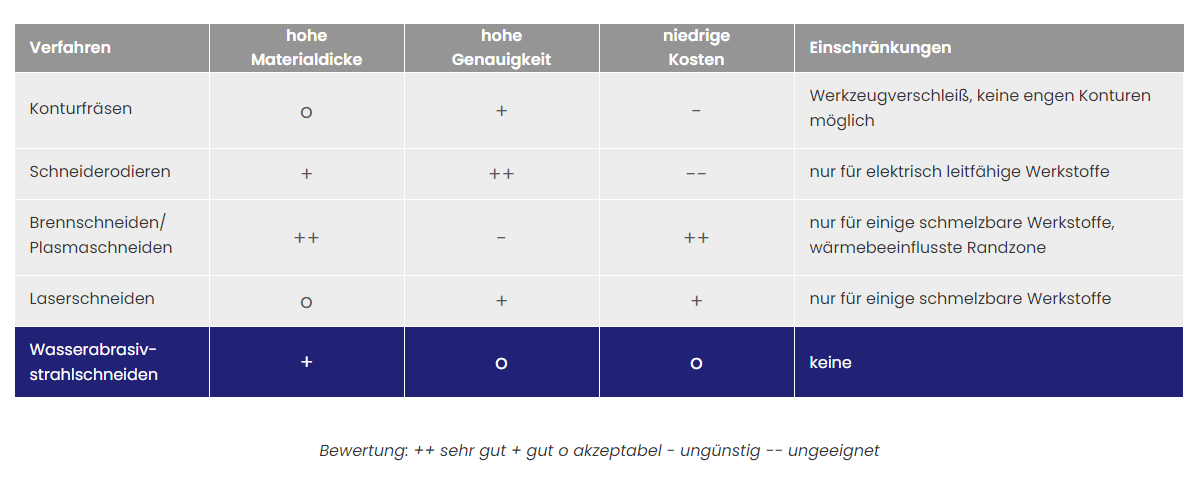

Vergleich zu alternativen Verfahren

Das Wasserstrahlschneiden hat Vor- und Nachteile gegenüber anderen Verfahren. Jedoch ein Merkmal trifft nur auf das  Wasserstrahlschneiden zu: Es gibt fast keine Einschränkungen bezüglich der Bearbeitbarkeit verschiedenster Werkstoffe.



Wasserstrahlschneiden kann angewendet werden, wenn andere Verfahren technisch oder wirtschaftlich „am Ende“ sind.
